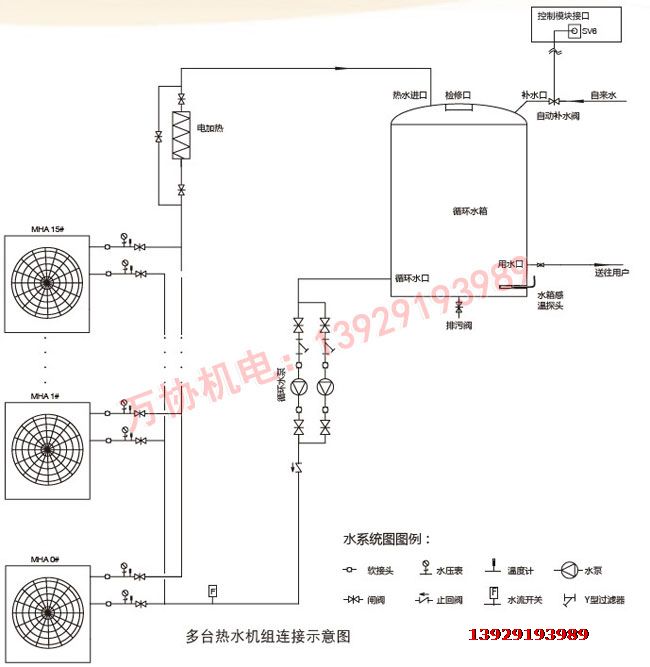

1.水係統參考圖

注： ■ 循環水初次運行時
，必須先讓循環水泵運行一段時間後
，清洗水過濾器網；確認外部循環係統內無雜物後，方可投入正常使用；
■ 水箱的用水口位置必須高於循環水口的位置，詳見水箱結構參考圖；
■ 三台以上機組組合時
，推薦使用同程式水係統
；
■ 水係統最高處（水箱與機組之間）要安裝自動排氣閥；
■ 推薦水箱容積不小於係統中所有機組產水量的5倍，否則可能導致機組報警
、保護等影響機組正常運行。

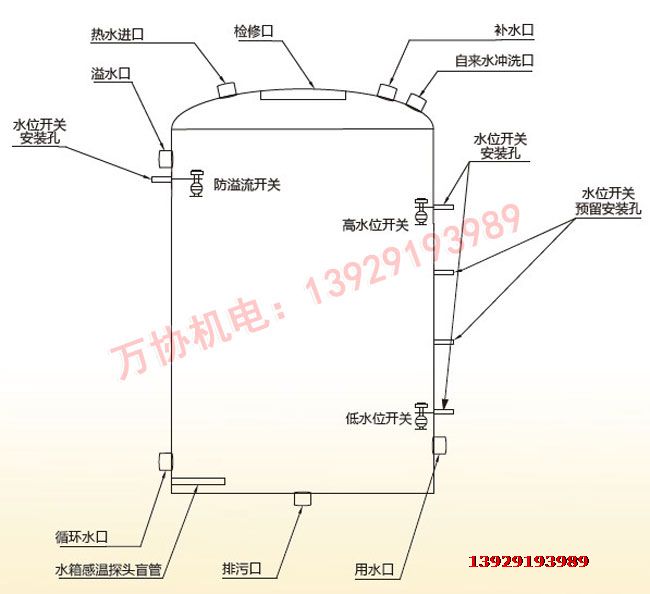

 水箱結構示意圖

注： ■ 水箱須設有檢修口、自來水衝洗口及排汙口等；
■ 機組出廠時配備有接頭尺寸為R1/2的水箱感溫探頭盲管，請在水箱上預留Rc1/2的接口，並保證接口低於循環水口；
■ 安裝感溫探頭時
，要保證感溫探頭插入到盲管最前端並在盲管內填充熱敏膠，以達到最佳傳感效果；再用橡膠棒塞緊感溫線，防止脫落；
■ 水位開關安裝請嚴格按照上圖要求執行

，水位開關要求連入機組電控箱，詳見安裝使用說明書中“水位開關及防溢流開關的連接”
；
■ 低水位開關必須安裝在用水口之上，用水口必須安裝在循環水口之上，否則會出現因為缺水導致機組故障；
■ 補水口循環水量必須大於高峰期用水口水循環量，否則會出現因為水箱結構示意圖 缺水導致機組故障。
