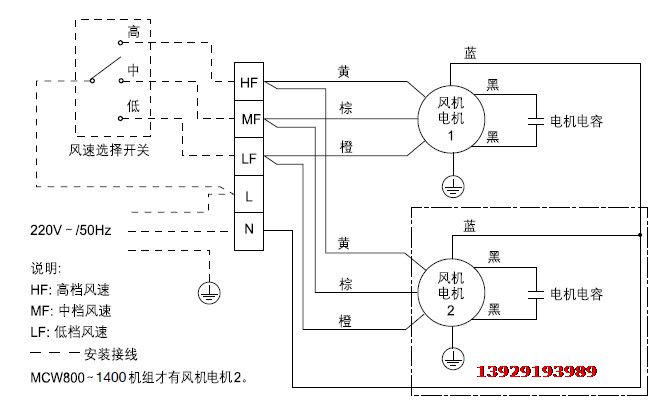

麥克維爾臥式暗裝風機盤管MCW-V機組電氣接線圖

警告：
■ 風機盤管機組接線必須正確，否則可能燒壞電機。
■ 在電路上，不允許風機盤管並聯連接。
■ 安裝人員必須是有足夠資曆的合格電氣技術人員。
■ 電源的電壓、頻率和相數應當和機組要求相一致，電源電壓偏差不應超過額定電壓的10%。
■ 在進行維修保養時，應斷開電源，以防觸電。

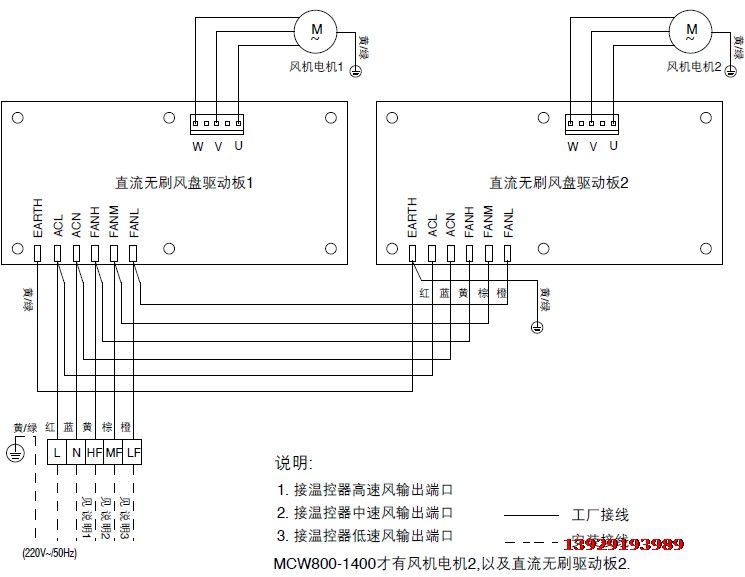

臥式暗裝風機盤管MCW-V直流無刷機組電氣接線圖

警告：
■ 機組接線必須正確，否則可能燒壞電機。
■ 安裝人員必須是有足夠資曆的合格電氣技術人員。
■ 電源的電壓
、頻率和相數應當和機組要求相一致，電源電壓偏差不應超過額定電壓的10%。
■ 在進行維修保養時，應斷開電源，以防觸電。
